Entgraten & Polieren
Perfekte Ergebnisse mit Strömungsschleifen
Das Strömungsschleifen, auch bekannt als Abrasive Flow Machining (AFM) oder Druckfliessläppen ist oft die einzige Bearbeitungsmethode für das Präzisions-Entgraten von komplexen Werkstücken.
Dies gilt insbesondere für innenliegende Flächen, Bohrungen, Durchgänge und komplexe Bauteilgeometrien mit schwer zugänglichen Stellen. Oft sind in diesen Fällen herkömmliche mechanische, thermische oder elektrochemische Polier- und Entgrattechniken nicht zuverlässig oder nicht effizient.
Ebenso empfiehlt sich Strömungsschleifen bei besonders sensiblen oder hochanspruchsvollen Fertigungsteilen, wie etwa medizinische Implantate oder High-Performance Funktionsteile in der Medizinaltechnik, Aerospace oder Sensortechnik, die absolut perfektes und prozesssicheres Oberflächen-Finish erfordern. Das Innenpolieren von Anschlüssen, Verteilern, Rohren, Leitungen, Ventilen mit Schweissnähten auf eine Oberflächengüte besser als RA<0.38 Mikrometer entspricht den Anforderungen des Hygienic Designs und ermöglicht Anwendungen im Chemie, Pharma und im Lebensmittelbereich.
Beim Strömungsschleifen wird eine mit Schleifpartikeln versetzte viskose Paste unter Druck durch das Werkstück oder über die zu bearbeitende Fläche gepresst. Die Vorrichtung zur Aufnahme der Werkstücke wird jeweils individuell massgefertigt und die abrasive Paste bezüglich Zusammensetzung und Viskosität der Bearbeitungsaufgabe angepasst.
Kostenlose Beratung
Sie sind nicht sicher, ob Strömungsschleifen die Lösung für ihr Entgrat-Problem ist?
Profitieren Sie unkompliziert und unverbindlich von unserer Beratung.
Diese Vorteile bietet Strömungsschleifen gegenüber anderen Verfahren
- Bearbeitung von Werkstücken mit unzugänglichen Stellen.
- Oberflächenbearbeitung im mikroskopisch exakten Bereich.
- Masshaltige Bearbeitung ohne Materialabtrag.
- Polieren, Verrunden, Entgraten oder Kombinationen, dank individueller Mischung des Schleifmediums
- Beste Resultate dank individueller Mischung des Schleifmediums.
- Auch für kleine Serien geeignet und bei 3D Druck ab Stückzahl 1.
- Wirtschaftlich interessant für Nachproduktionen.
- Heikle Stellen (wie Gewinde, Dichtflächen etc.) können von der Bearbeitung ausgeschlossen werden.
- Know-how aus über 30 Jahren Erfahrung und fachkundige Beratung inbegriffen.
Vorher/Nachher Beispiel
Ist Strömungsschleifen die Lösung für ihr Entgrat-Problem?
In insgesamt 8 Teilschritten begleiten wir Sie von der Erstberatung bis zum finalen Musterteil zur Lösung Ihrer aktuellen Herausforderung.
Profitieren Sie unkompliziert und unverbindlich von unserer Beratung. Senden Sie uns das Online oder ihre Zeichnung mit Massangaben per Email an info@staeheli.ch oder rufen Sie uns unter der Nummer 052 337 4300 an.
1. Beratung & Anforderungen
In unserer kostenlosen Beratung definieren wir die angestrebten Lösungen und definieren die Produktanforderungen.

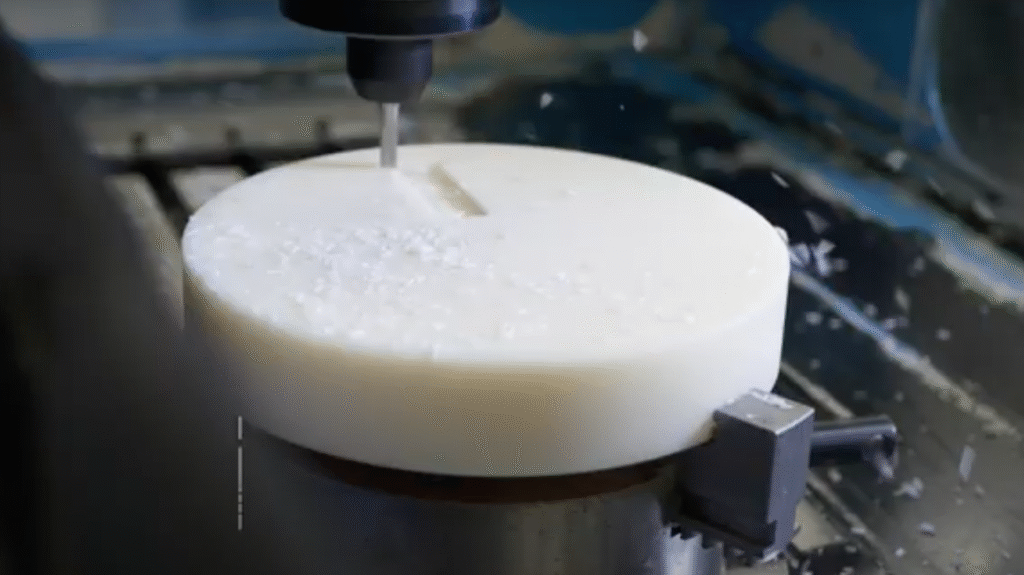

2. Entwicklung & Musterwerkzeug
Jedes Teil ist einzigartig. Das Musterwerkzeug wird individuell entiwckelt.

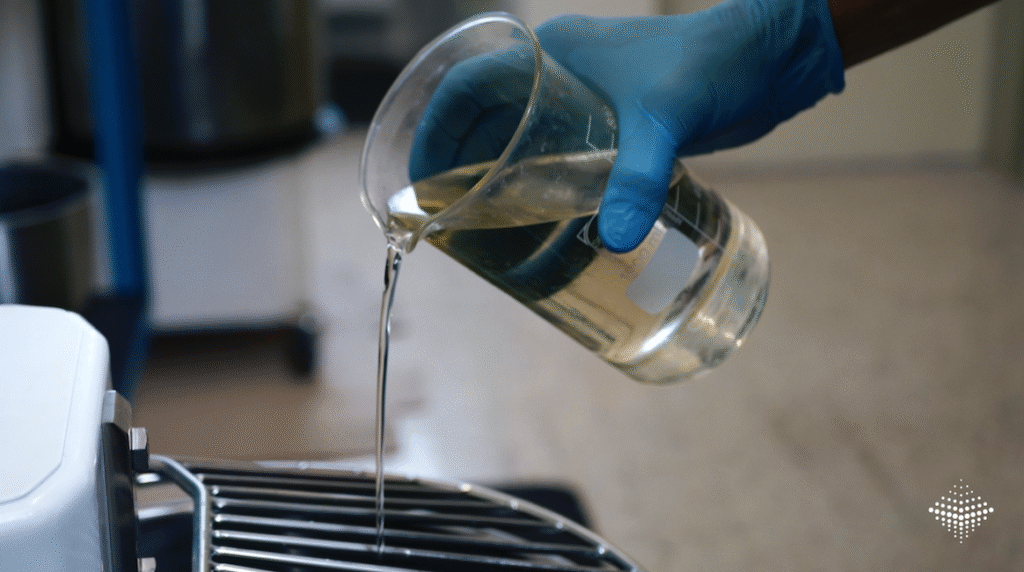

3. Mischen des Schleifmediums
Die Eigenschaften des Schleifmediums werden durch unsere eigene Mischungen und Rezepturen gezielt auf das Bauteil und den Bearbeitungsprozess abgestimmt.
4. Parameter festlegen
Unsere Spezialmaschinen werden nun für das Entgraten vorbereitet.
5. Strömungsschleifen
Die Schleifpaste wird unter hohem Druck an der zu bearbeitenden Partie vorbeigeführt.

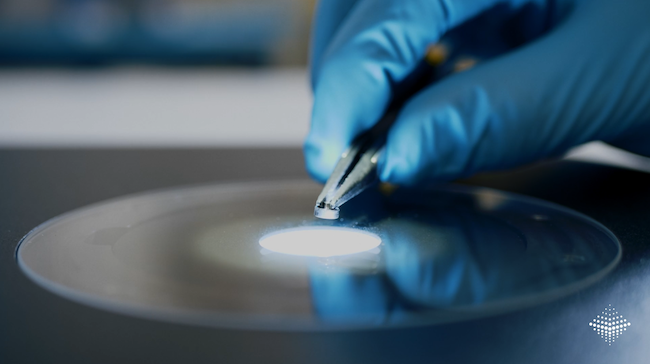

6. Prüfung des Musters
Nach dem Entgraten und Polieren wird die Bearbeitung der Werkstücke geprüft und kontrolliert.
7. Iterative Entwicklung
Gemeinsam entwickeln wir das Muster bis zum Endergebnis weiter.
8. Freigabe des Musters
Das Musterteil ist nun bereit für die Produktion.
In unserer Videogalerie können Sie alle Bearbeitungsschritte im Detail ansehen. Oder schauen Sie sich unsere Vorher/Nacher Beispiele an.
